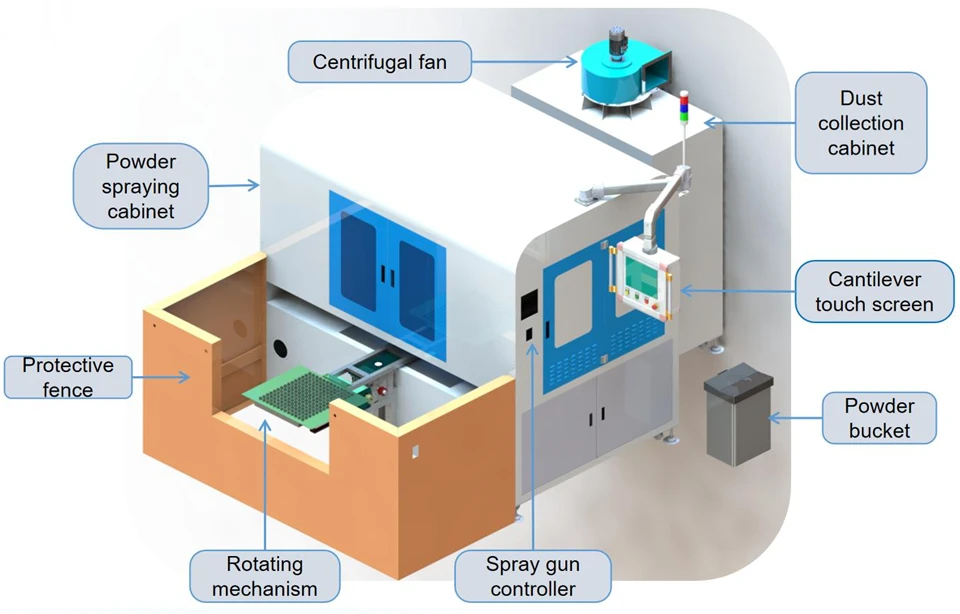

Forgó elektrosztatikus mag bevonógép

Meghatározás:Fő műszaki paraméterek:(egység:mm)



	Tétel	Paraméter
1	Használat	Toroid mag és más alak társRE
2	Bevonat vastagsága	0,1 mm-0,35 mm
3	Termékszín	Változtatható akövetelmény
4	Tálca méret	600mmx500 mm
5	Magassági beállítás hatótávolság	±30 mm
6	Dolgozó környezet	Páratartalom: 20%~ 80% Hőmérséklet: 0 ~ 40fokozat
7	Tápegység	380V±10% ,50Hz±2Hz -es
8	Légi ellátás	4,5 ~ 7,5 kg/㎜² (gáz elmozdulása:500L/perc)
9	Méretek	3350(L)*2180(W)*2100(H)
10	Hatalom	1500W
11	Géptömeg	800 kg
12	Kiegészítő felszerelés	10p légkompresszor 1 készlet (Attól függ -on és az ügyfél készítette ) Az ipari porgyűjtő, amely nagyobb vagy egyenlő, 2 -nél készletek (Attól függ és az ügyfél készítette )
13	A bevonat felfelé gép	35-40-es/ tálca
14	Magasság	Kevesebb vagy azzal egyenlő80 mm





Folyamat tisztázása:

A, Helyezze a tálcát a forgó mechanizmus táplálkozási helyzetére

B, a tálca a spray -szekrénybe forog, és a spray -pisztoly elkezdi permetezni a terméket, amíg a permetezés meg nem fejeződik

C, a permetezés utáni tálcát a permetezés után visszafordítják az etetési helyzetbe, és manuálisan távolítják el

2D dimenziós rajz





A fenti dimenziók csak referenciaként szolgálnak, a tényleges termelési dimenzióktól függően.

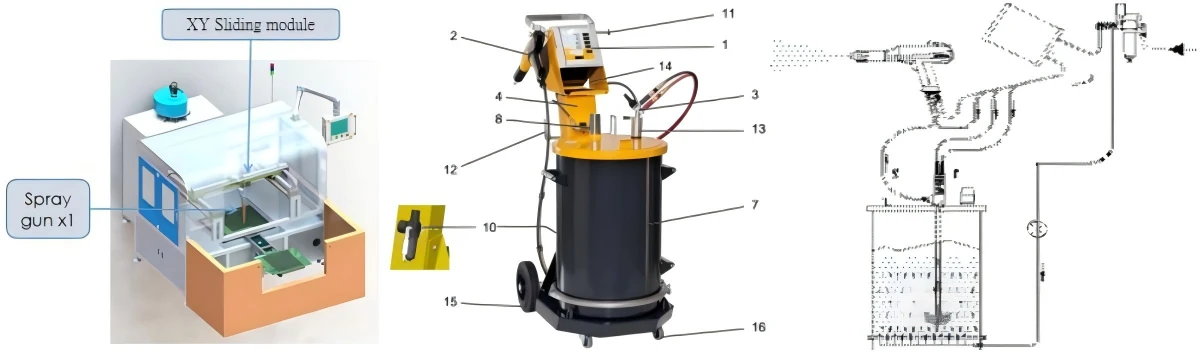

Alapvető bevonógép: Fluidizációs vödör és permet pisztoly





A folyadék izolációs vödörében lévő fluidizált port beszívják a porszivattyúba a piros szállító gáz szifon funkcióján keresztül. A por a porcsőn keresztül lép be a spray -pisztolyba. A port elektrosztatikusan töltik a fúvókán. Elektrosztatikus mezőt generálnak a fúvóka és a földelt munkadarab között. A feltöltött port a munkadarab felületére permetezik, és ragaszkodnak hozzá.



A porot sűrített levegővel fluidizálják, amely a hordó alján lévő folyadék -izzó lemezen áthalad, így a por birtokolja a

A folyadék jellemzői. A szállítógáz, a kiegészítő gáz és a tisztító gáz a vezérlőn áll.



Alapvető bevonógép: Forgó mechanizmus

Egy elválasztó, amelynek változó sebességű motor teljesítménye 200W/ 0,80 tálca méret: 600mmx500 mm;



Alapvető bevonógép: XY-tengely modul



Az XY-tengely modul felhasználható a tálca magjainak folyamatos módban történő bevonására.



Szervezetmotorral felszerelt. Pontos ellenőrzés és finom mozgás.



Porgyűjtési mechanizmus

Tétel	Paraméter
Tápegység	(380VAC)
Frekvencia	50/60 Hz
Hatalom	1500W
Mágnesszelep	6*24V*10MA
Folyik	1000m3/h
Szűrési hatékonyság	Közepes hatékonyságú szűrőn 5 mm85%
Hőmérsékleti tartomány	0-40 fokozat



Videó
