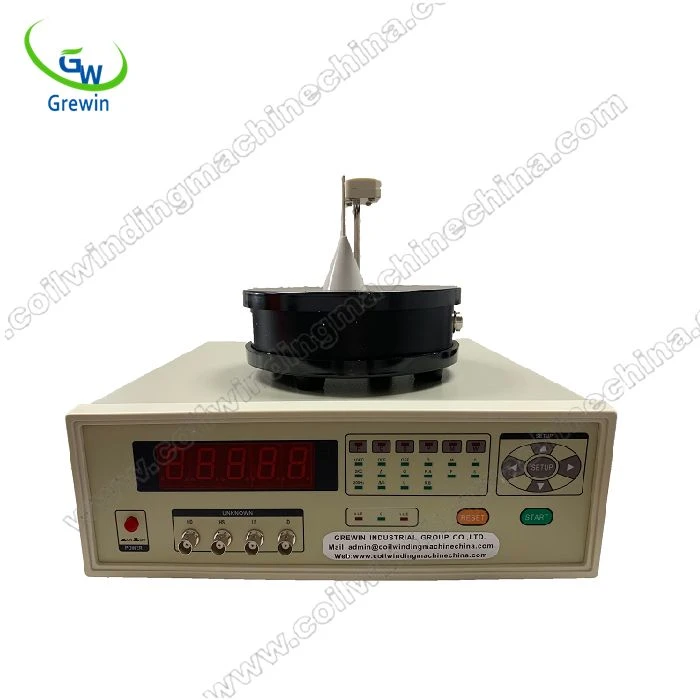

A transzformátor induktor tesztert forgat

Név: GW-9107A transzformátor induktor forgatja a tesztert

Specifikációk

1.1 Bevezetés

A mágneses tekercsfordító teszter jó minőségű és alacsony árú berendezés, amelyet mindenféle mágneses tekercsfordítás tesztelésére használnak. Az erős funkciókkal, kiemelkedő teljesítménnyel és egyszerű kezelhetőséggel rendelkező berendezés kielégíti a nagy pontosságú tesztelés és a produktív, nagysebességű tesztelés igényeit.

1.2. Elvi vázlat

1.3Technológiai Index

1.3.1 Vizsgálati tartomány: 0 --- 20000 fordulat

1.3.2 Vizsgálati pontosság: 0,1%

1.3.3 Vizsgálati sebesség: kétszer/mp

1.3.4 Vizsgálati frekvencia: 10kHz, 2kHz, 200Hz

1.3.5 Tekercs méretei: belső átmérő> 3mm, külső átmérő ≤90mm (speciális méretre készíthető)

1.3.6 Választási funkció: abszolút hiba és százalékos hiba választás

1.4 Üzemeltetési feltételek

1.4.1 Állapot hőmérséklet és páratartalom

A pontosság akkor érhető el, ha a hőmérséklet 10 ℃ és 30 ** ， páratartalom <80%relatív páratartalom="" között="">

A berendezés akkor üzemeltethető, ha a hőmérséklet 0 ** és 40 ** között van, páratartalom ≤90%relatív páratartalom.

1.4.2 Tápegység

Feszültség: AC 220V ± 10%

Frekvencia: 50Hz ± 5%

Teljesítmény: ≤30W

1.4.3 Hangerő

Fő felszerelés: 390*160*420 (szélesség*magasság*mélység)

Vizsgálóberendezés: 185*150 mm (átmérő*magasság)

1.4.4 Súly

Fő felszerelés: 5 kg

Vizsgálóberendezés: 1 kg

1.5 Külső szerkezet

1.5.1 Vizsgálóberendezés

1.5.1.1 Térképvázlat

1.5.1.2

1.5.1.3

1.5.2 Előlap

1.5.2.1 Térképvázlat

1.5.2.2

1.5.3 Hátlap

1.5.3.1 Térképvázlat

1.5.3.2

2. fejezetKezelési utasítások

Ta műszer bekapcsolásakor automatikusan folytatja az utolsó mérési állapotot. A mérés összes funkciója megjelenik a panelen, és a négy „∧”, „∨” 、 „& lt; ”,„> ”. A „& lt; ”,„> ”A kívánt funkcióhoz, akkor a funkció paramétereit a 上下 gomb megnyomásával választhatja ki, ahol a jelzőlámpa világít.

Funkciók:

A. F --- Frekvencia: 10kHz, 2kHz, 200Hz

B. C --- Választás: Ki, Abszolút hiba (Δ), Százalékos hiba (Δ%)

C. S --- Hang: Ki, Minősített (Q), Minősítetlen (U)

D. P --- Paraméter: Olvasás közvetlenül （D）, Javítás A （RA）, Javítás B (RB)

E. M --- Mérési tartomány: Több mint 1000 (M), 500 (F) alatti fordulat

F. W --- Way: Folyamatos, Single

2.1 Mérés

2.1.1 Csatlakoztassa a vizsgálóberendezést a főberendezéshez ötvezetékes elektromos árammal

kábelt, és csatlakoztassa a klipsz-vezetékeket a fő berendezéshez.

2.1.2 Csatlakoztassa a vezetéket a műszer hátulján található aljzatba, és nyomja meg a POWER gombot.

2.1.3 Bármikor nyomja meg a RESET gombot a mérési állapotba.

2.1.4 Válassza ki a vizsgálati módszert a „∧”, „∨” 、 „& lt; ”,„> ”. (Részletek a 2.2. Pontban)

2.1.5 Tegye a mágneses gyűrűs tekercset a fő bot köré; fordítsa a segédpálcát szoros érintkezésbe a főpálcával.

2.1.6 Csatlakoztassa a tesztelt tekercs két végvonalát a csipeszek segítségével.

2.1.7 A tekercsfordulatok száma megjelenik a képernyőn.

2.2 Működési utasítások

2.2.1 Tesztelési gyakoriság

Három frekvencia (10kHz, 2kHz, 200Hz) választható. A legjobb teszteléshez

hatást, a megfelelő frekvenciát a tekercs típusának megfelelően kell kiválasztani.

2.2.2 Paraméter

Általában a nagy mágneses permeabilitású tekercs vizsgálati eredménye stabil és

pontos. Bár az eredmény pontatlan lehet, ha a tekercs alacsony mágneses

a permeabilitás vagy a tekercs tekercselése egyenlőtlen, de az eredmény javítható a

a következő módokon:

a. Olvassa el közvetlenül

A fordulatszám közvetlenül leolvasható.

b. Helyesbítés A

Ez a korrekció akkor használható, ha az eredmény pontatlan, és a tekercs egy tekercseléssel rendelkezik. 40 tekercsfordulatos tárolócella található, mindegyik tárolhatja a bemutatott érték javításait. A Choice funkció pedig a show értéknek megfelelően történik. (Részletek a 2.2.4.1. Részben)

c. Helyesbítés B.

Ez az egyenirányítás akkor használható, ha az eredmény pontatlan, és a tekercs két tekercseléssel rendelkezik. 20 tekercsfordulatos tárolócella található, mindegyik tárolhatja a két tekercs mutató értékeinek korrekcióit. A Choice funkció pedig az egyik standard érték szerint történik. (Részletek a 2.2.4.2. Részben)

A tárolócellák és a javítások nem vesznek el az áramszünet miatt.

2.2.2.1 Helyesbítés A

a. Nyomja meg a „& lt; ”Vagy„> ”Oda, ahol a Paraméter lámpa világít.

b. Nyomja meg a „∧” vagy a „∨” gombot az A helyreigazítás fényében.

c. Nyomja meg a SET-UP gombot, az „-a-xx” felirat jelenik meg (xx villog, a szám 00 és 39 között van).

d. Nyomja meg a „∧” vagy „∨” gombot a tárolócella számának beállításához, majd nyomja meg a SET-UP gombot.

e. Ismételje meg a 2.2.2.1.d és 2.2.2.1.e pontokat a tekercsfordulatok mutatóértékének korrigálásához

szám. Ne feledje, hogy a helyesbítés nem haladhatja meg a közvetlenül leolvasott érték +/-20% -át

szám, különben ERROR mutatja.

f. Nyomja meg a SET-UP vagy a START gombot, a javított szám az xx tárolóba kerül

a cella- és tekercsfordulatok tesztelése megkezdődhet.

2.2.2.2 Helyesbítés B.

a. Nyomja meg a „& lt; ”Vagy„> ”Oda, ahol a Paraméter lámpa világít.

b. Nyomja meg a „∧” vagy a „∨” gombot, ahol a B helyreigazítás ragyog.

c. Nyomja meg a SET-UP gombot, a „-b-xx” megjelenik (xx villog, a szám 00 és 19 között van).

d. Nyomja meg a „∧” vagy „∨” gombot a tárolócella számának beállításához, majd nyomja meg a SET-UP gombot.

A „-B-1” felirat látható, és megkezdődik az első tekercs kijavítása.

e. Ismételje meg a 2.2.2.1.d és 2.2.2.1.e pontokat a tekercsfordulatok mutatóértékének korrigálásához

szám.

f. Nyomja meg a SET-UP gombot, a „-B-2” felirat jelenik meg. Megkezdődik a második tekercs kijavítása.

g. Csatlakoztassa a második tekercs két végvonalát a csipeszek segítségével.

h. Ismételje meg a 2.2.2.1.d és 2.2.2.1.e pontokat a tekercsfordulatok mutatóértékének korrigálásához

szám.

én. Nyomja meg a SET-UP vagy a START gombot, a javított szám az xx tárolóba kerül

a cella- és tekercsfordulatok tesztelése megkezdődhet.

Megjegyzés: A B egyenirányítás használata esetén két tekercs fordulata eltérhet

egymástól. A helyesbítés nem haladhatja meg a közvetlenül leolvasott érték +/-40% -át

szám, különben ERROR mutatja.

2.2.3 Mérési tartomány

Általában az M paramétert akkor választjuk, ha a tekercs fordulatszáma több mint 1000, és

F akkor választható, ha a fordulatszám kevesebb, mint 500. Bármelyik választható

amikor a fordulatok 500 és 1000 között vannak.

2.2.4 Út

a. Folyamatos mérési módszer

A műszer folyamatosan méri, számítja és mutatja a tekercs fordulatait.

Az utóbbi mérés közvetlenül az előbbi után megy.

b. Egyetlen mérési módszer

Az utóbbi mérés csak a START gomb megnyomása után megy

kész.

3. fejezet A teljes készlet és a minőséggarancia

3.1 Az egész készlet

A teljes készlet a következőket tartalmazza (mindegyik egy darabból áll)

1. Mágneses tekercs fordul teszter

2. Clip-drót

3. Elektromos vezeték

4. Ötvezetékes elektromos kábel

5. Kezelési útmutató

6. Tanúsítás

Kérjük, azonnal vegye fel a kapcsolatot gyárunkkal vagy értékesítési pontunkkal, miután talált valamit.

3.2 Minőségi garancia

Garanciaidő: 18 hónap. Az időszak a szállítási naptól kezdődik, amikor

a berendezéseket cégünktől vagy az értékesítési ponttól vásároljuk. Az időszak alatt,

a karbantartási költséget az ügyfél fizeti, ha a károkozás nem megfelelő okból következik be

a felhasználó működése vagy külső erő.

A berendezések élethosszig tartó karbantartását cégünk végzi.

3. fejezet A teljes készlet és a minőséggarancia

3.1 Az egész készlet

A teljes készlet a következőket tartalmazza (mindegyik egy darabból áll)

7. Mágneses tekercs fordul teszter

8. Clip-drót

9. Elektromos vezeték

10. Ötvezetékes elektromos kábel

11. Kezelési útmutató

12. Tanúsítás

Kérjük, azonnal vegye fel a kapcsolatot gyárunkkal vagy értékesítési pontunkkal, miután talált valamit.

3.2 Minőségi garancia

Garanciaidő: 18 hónap. Az időszak a szállítási naptól kezdődik, amikor

a berendezéseket cégünktől vagy az értékesítési ponttól vásároljuk. Az időszak alatt,

a karbantartási költséget az ügyfél fizeti, ha a károkozás nem megfelelő okból következik be

a felhasználó működése vagy külső erő.

A berendezések élethosszig tartó karbantartását cégünk végzi.

TERMÉK:

CSOMAGOLÁS:

Csomagolóanyag: Kartondoboz/Fa tok, hab belsejében.

1. Általános csomag (Papír doboz vagy műanyag zacskó): A toroid transzformátor tekercselőgép kis, euipped részeihez csomagolja formával és csomagolópapírral, hogy garantálja a szállítás közbeni töretlenséget.

2. Fa tok csomag: A nagyobb méretű toroid csévélőgéphez speciális szakképzett asztalosunk van, aki elkészítené a megfelelő fa tokot pontos vastagsággal, sűrűséggel és hosszúsággal. A felfelé mutató nyíl ↑ látható a külső fa tokon. A puffer anyagot a fa tokba helyezik, hogy megakadályozzák a repedéseket és ütéseket.
